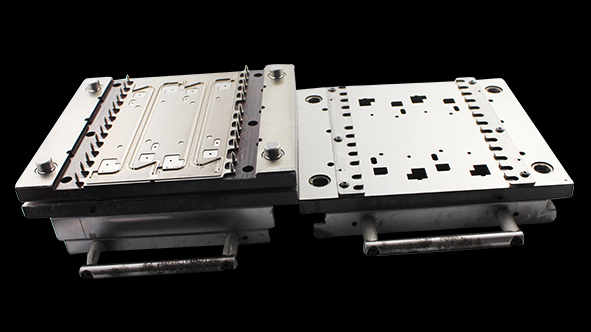

五金沖壓模具的應用那么廣泛，那么有誰知道他的制作流程嗎？不知道的請跟隨小編來看看吧！

1、 CNC加工：將原料（鐵板）放到CNC（電腦鑼）進行自動化精密初加工，使其形成規定的圓孔、三角狀、矩形等符合圖紙的凹陷或孔形。

2、 鉆孔：把CNC加工完的模片放到手工鉆孔機上鉆孔，主要是鉆一些要求不太精密的螺絲孔、大的插針孔等。

3、 水磨：把鉆好孔的模片（表面粗糙）放到水磨機進行雙面磨洗，使其雙面光滑完整，自動化程度較高。

4、 線切割：線切割包括慢切割和快切割，快切割在速度時間上占優勢，而慢切割則更精細，切割出來的產品內表面更加光滑標準。以CNC工序留下的圓點標記為起點，加工師傅在圓點標記周圍描好形狀，以備線切割加工。通過銅絲正負極鉆孔機將圓點標記鉆穿，再把模片放到慢切割機的水槽里用帶電銅絲對模片進行慢切割，此過程要時刻關注顯示器的參數做出調整，保持自動化加工過程的精密。

5、 精調。

6、 組裝：將調好精度的模片與之組合的模片和配件等進行組裝，整合成一個初步的模具。

7、 試模：將組裝好的模具放到?jīng)_壓機上，然后下料沖壓，對沖壓件樣品的參數進行測量，若測量參數不在圖紙所給的誤差范圍之內，則要將模具卸下來進行二次精調，直到測量參數在誤差范圍之內；若測量參數在誤差范圍內，則模具基本成型，可以將樣品發送給客戶確認，以備量產。

五金沖壓模具制作流程總結這幾點就是：CNC加工→鉆孔→水磨→線切割→精調→組裝→試模。
